產品描述

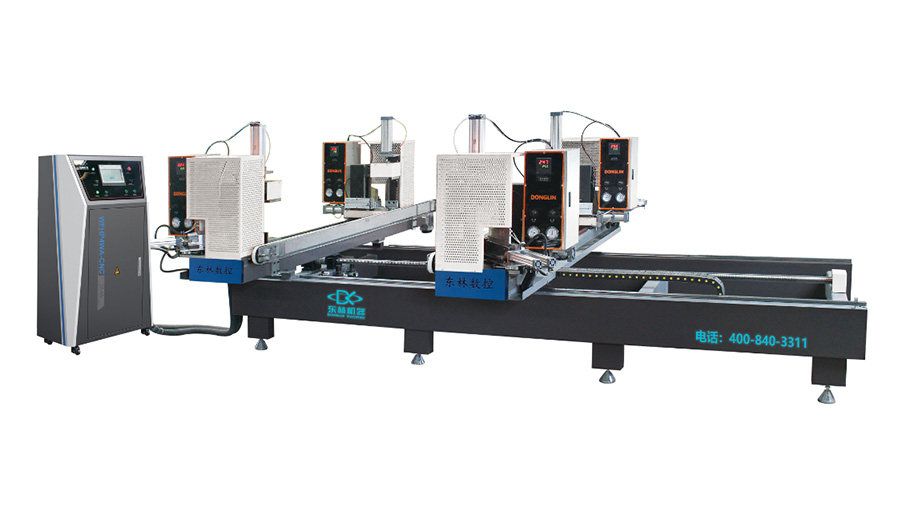

【WFHP4WA-CNC高檔數控雙面無縫四角焊接機】
設備特點
◆ 本機型刀具采用雙刃子母刀結構,可實現在刀具剪切時二次調整消除累積誤差,從而實現長期穩定的平面度。
能夠在任何狀態下對任何型材上下兩平面一次性剪切,并且可對雙面復膜型材長期穩定的剪切。
◆ 本機型可以和任何廠家的清角系統聯線,形成數控焊清線。
◆ 本機型采用力矩檢測技術,實現四角自動預緊,確保更好的焊接精度。
◆ 本機型可實現雙面無縫、單面無縫及雙面有縫的多種焊接方式。
◆ 本機型結合了多種無縫焊機機型的優點,整個機械結構全部改進。
◆ 本機型兩壓鉗結合部分有獨特的機械結構,可在任何狀態下都能保證型材的平整度,使型材外表更加美觀。
技術參數
型號 |
輸入 功率 |
輸入 電源 |
工作 氣壓 |
焊接 范圍 |
焊接 高度 |
外形 尺寸 |
重量 |
WFHP4WA-CNC |
9KW |
380V 50HZ |
0.6-0.8MPa |
430*510- 2000*2800mm |
H=35-140mm 35-270mm W=140mm |
L=4000mm W=2800mm H=1800mm |
3200Kg |
設備主要元器件配置表
序 號 |
元器件名稱 |
品牌 |
1 |
可編程程序控制器 |
西門子 |
2 |
可編程程序控制器擴展 |
西門子 |
3 |
溫控表 |
廈門宇電 |
4 |
氣缸 |
億日 |
5 |
電磁閥 |
亞德客 |
6 |
固態繼電器 |
廈門宇電 |
7 |
急停 |
法國施耐德 |
8 |
按鈕 |
法國施耐德 |
9 |
旋鈕 |
法國施耐德 |
10 |
指示燈 |
法國施耐德 |
11 |
直線滑塊 |
CSK |
12 |
梭閥 |
上海新益 |
13 |
剪切刀具 |
東林公司自制《可互換》 |
14 |
減壓閥 |
人和氣動 |
15 |
焊板 |
龍口三友 |
16 |
二聯體 |
人和氣動 |
